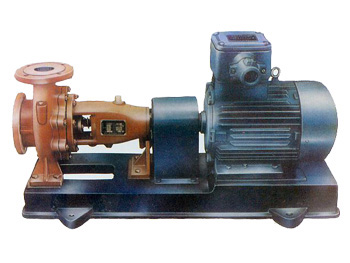

一、產品概述

ISR系列單級單吸熱水離心泵，屬IS系列派生產品，其性能參數，空腔尺寸及安裝尺寸均符合ISO國際標準，采用水冷卻裝置和機械密封，運行安全可靠。
ISR系列單級單吸熱水離心泵適用于輸送不含固體顆粒的清水或物理化學性質類似于清水的其他液體，被輸送介質的溫度在-20℃~+150℃之間，泵的***高工作壓力布大于1.6MPa，吸入口壓力不大于0.8MPa，適用于工廠、礦山、城市給派水，特別是城鄉集中供熱、供水系統。其性能參數范圍為：
流量Q：6.3~400m3/h；揚程H：5~125。
ISR系列單級單吸熱水離心泵共有二十九種基本型，為滿足用戶對泵的不同性能要求，我廠采用了切割葉輪外徑的方法，從而增多了ISR泵的規格。

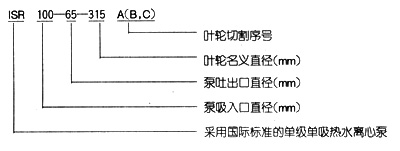

二、型號意義

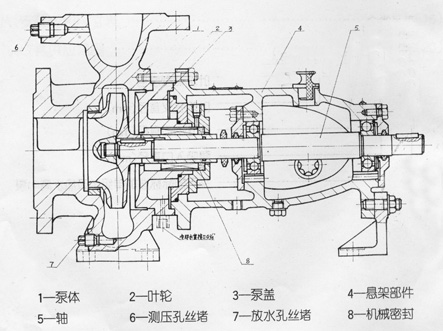

三、結構圖

四、技術特性

五、結構特點


ISR系列單級單吸熱水離心泵的主要零件有泵體、葉輪、泵蓋、懸架部件，機械密封部件、軸等。
該系列泵為后開門結構，其優點是轉子部件檢修或更換無須拆卸管道，轉子部件由懸架支撐哲（請參考ISR泵結構圖）。
泵軸向力的平衡，軸向力較大的泵，葉輪設有平衡孔，其余軸向力由軸承承受。
軸封形式采用不平衡單端面機械密封，軸封室外設有水冷卻套，可以通過泵側面1/4管接口接通外來冷水，對軸封進行冷卻。
傳動方式，泵的傳動是通過聯軸器與電機直聯。從傳動方向看，泵為順時針旋轉。

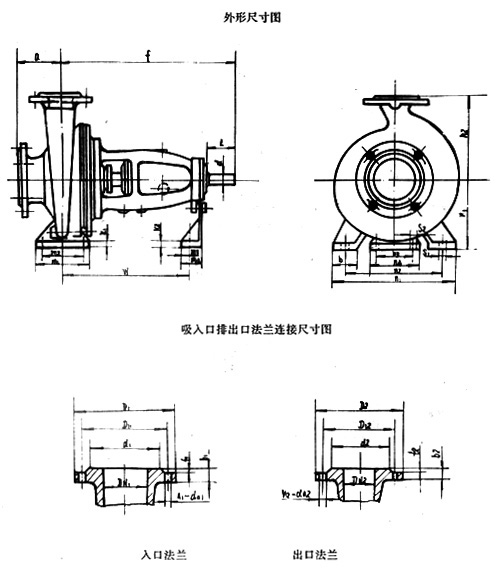

六、安裝拆卸

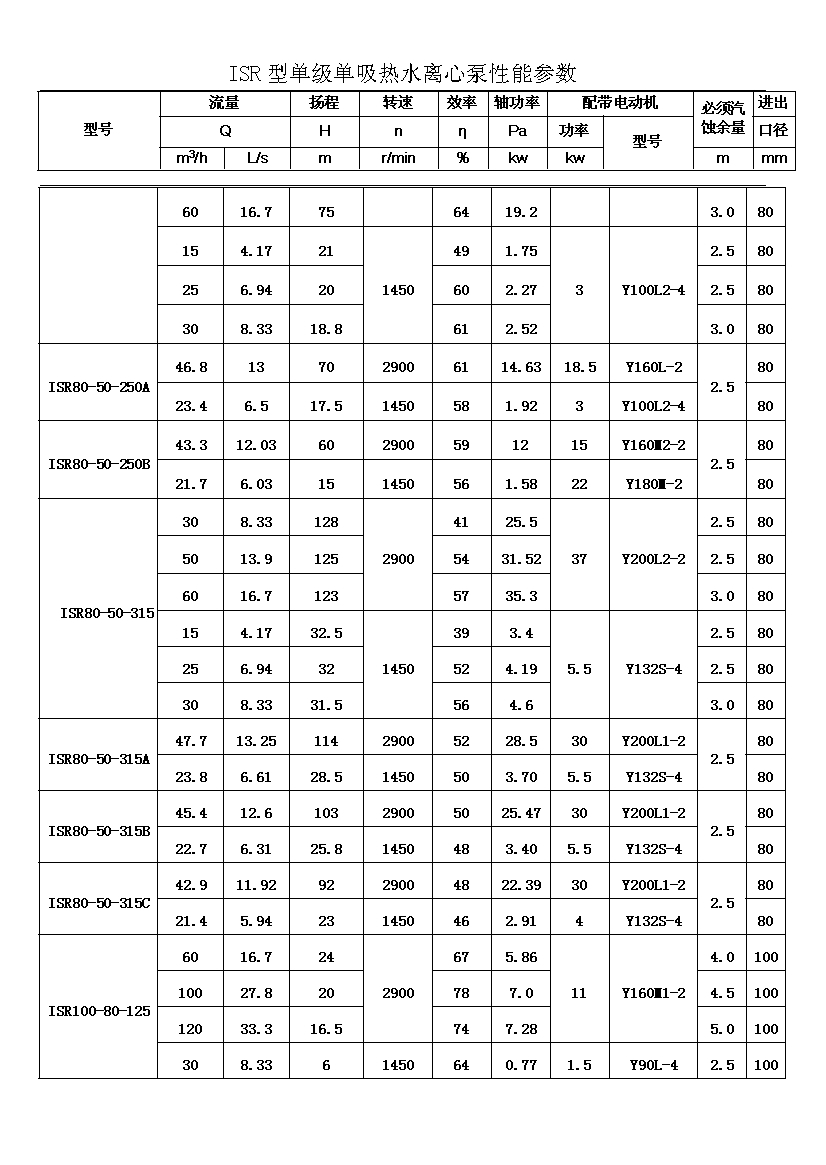

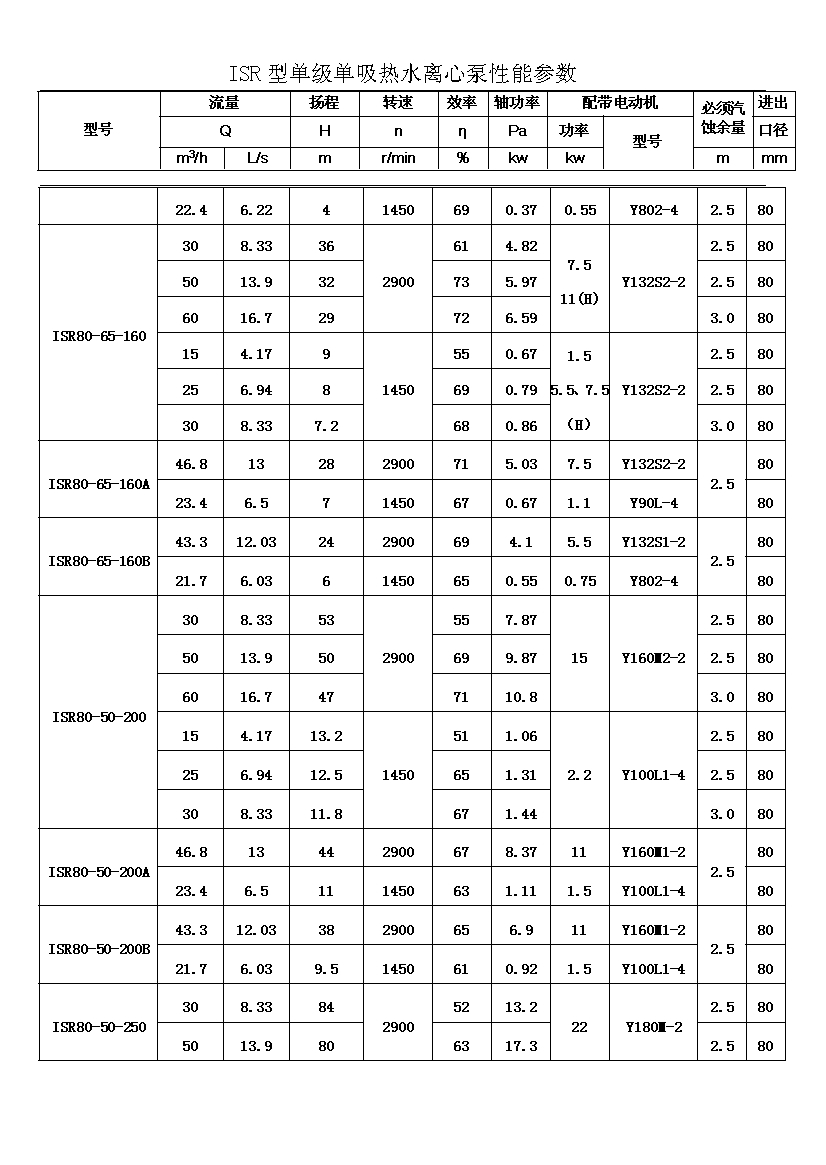

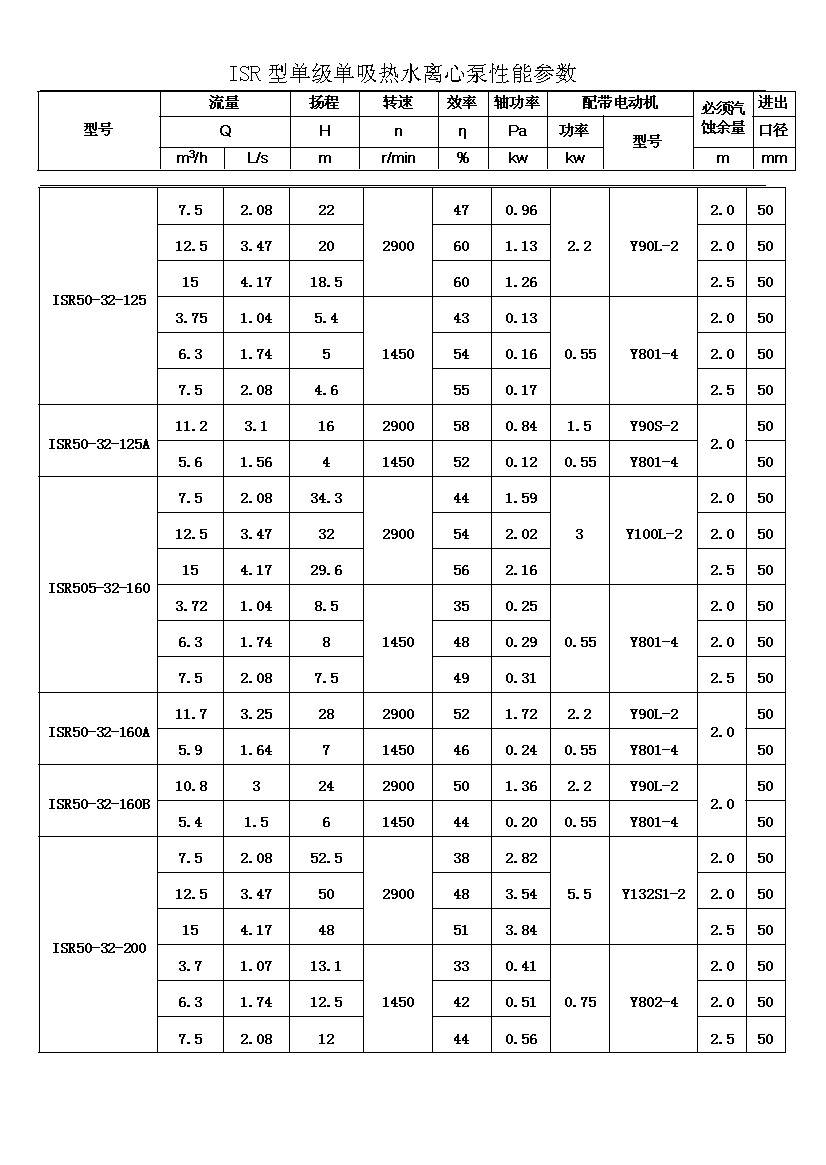

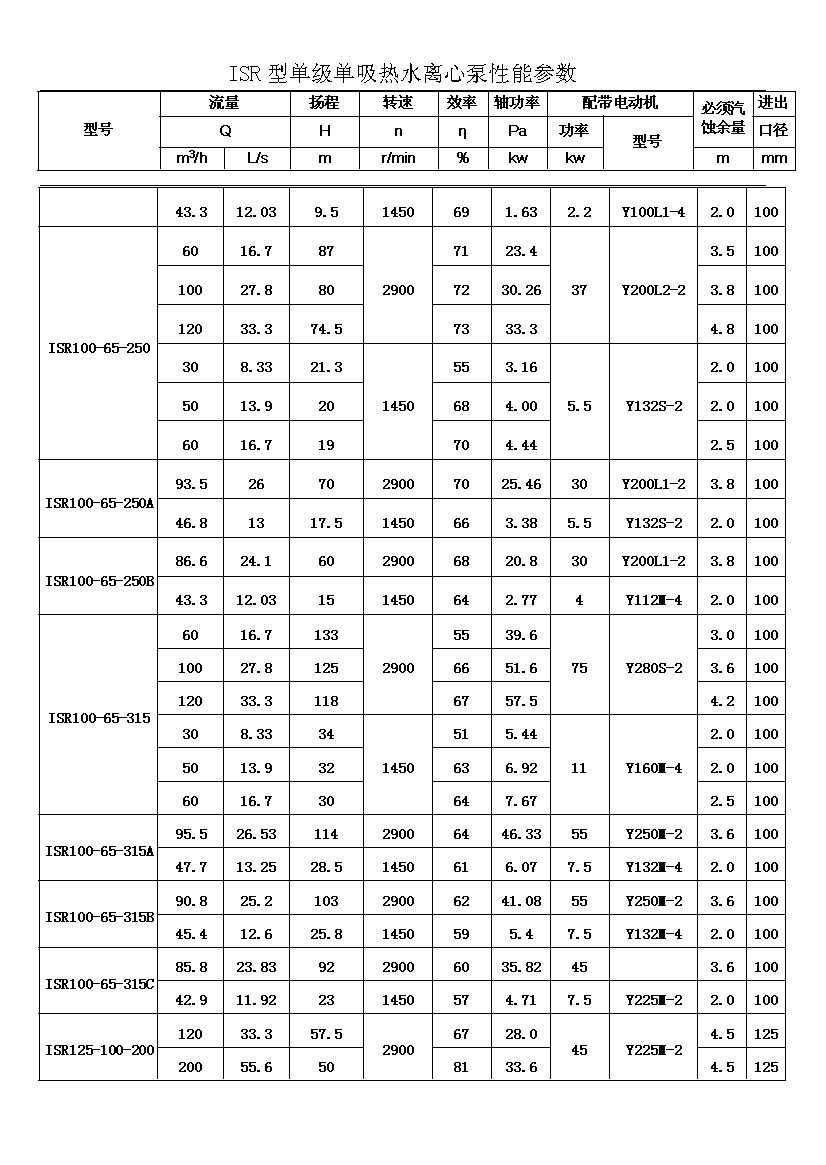

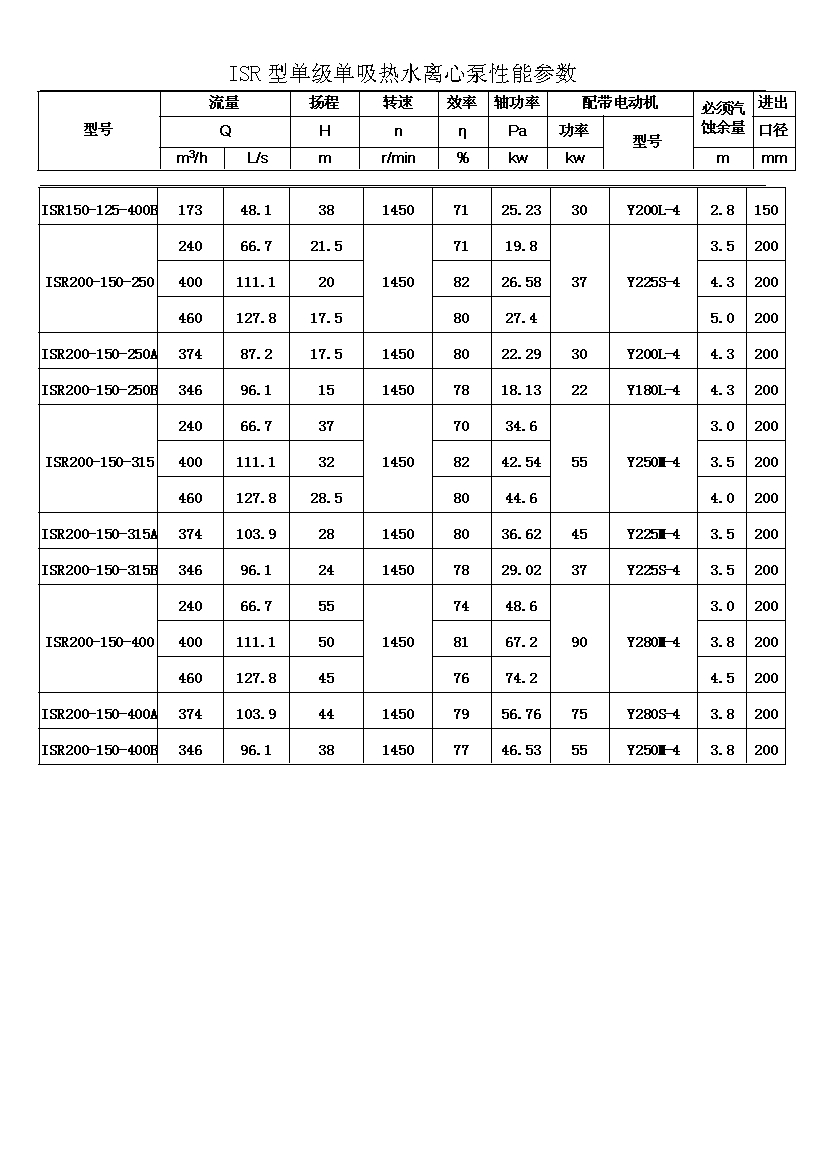

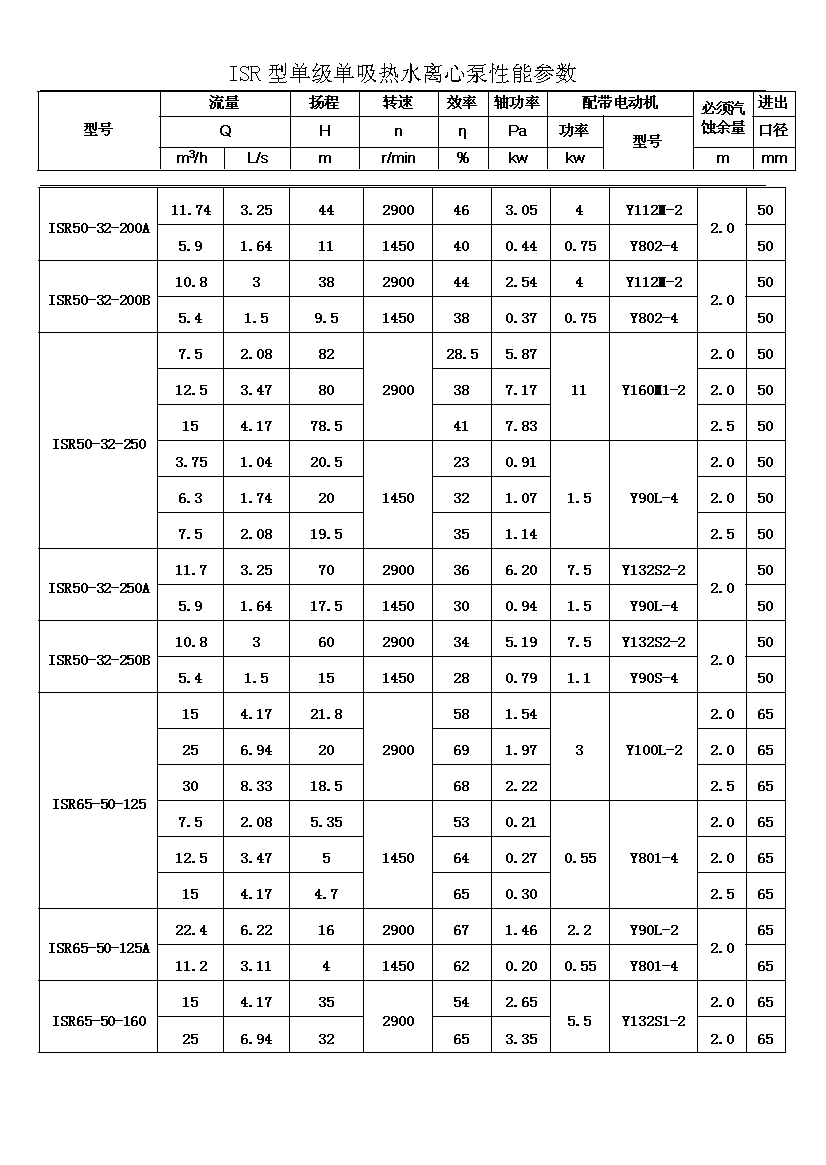

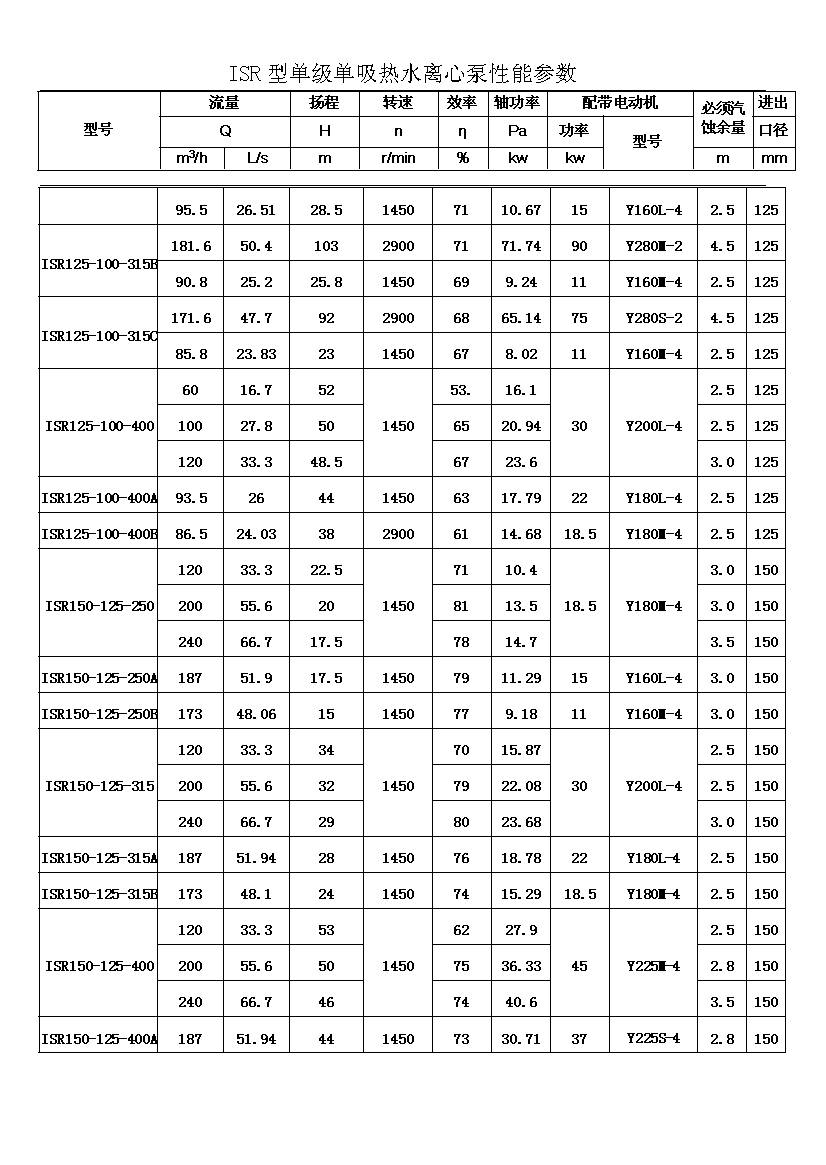

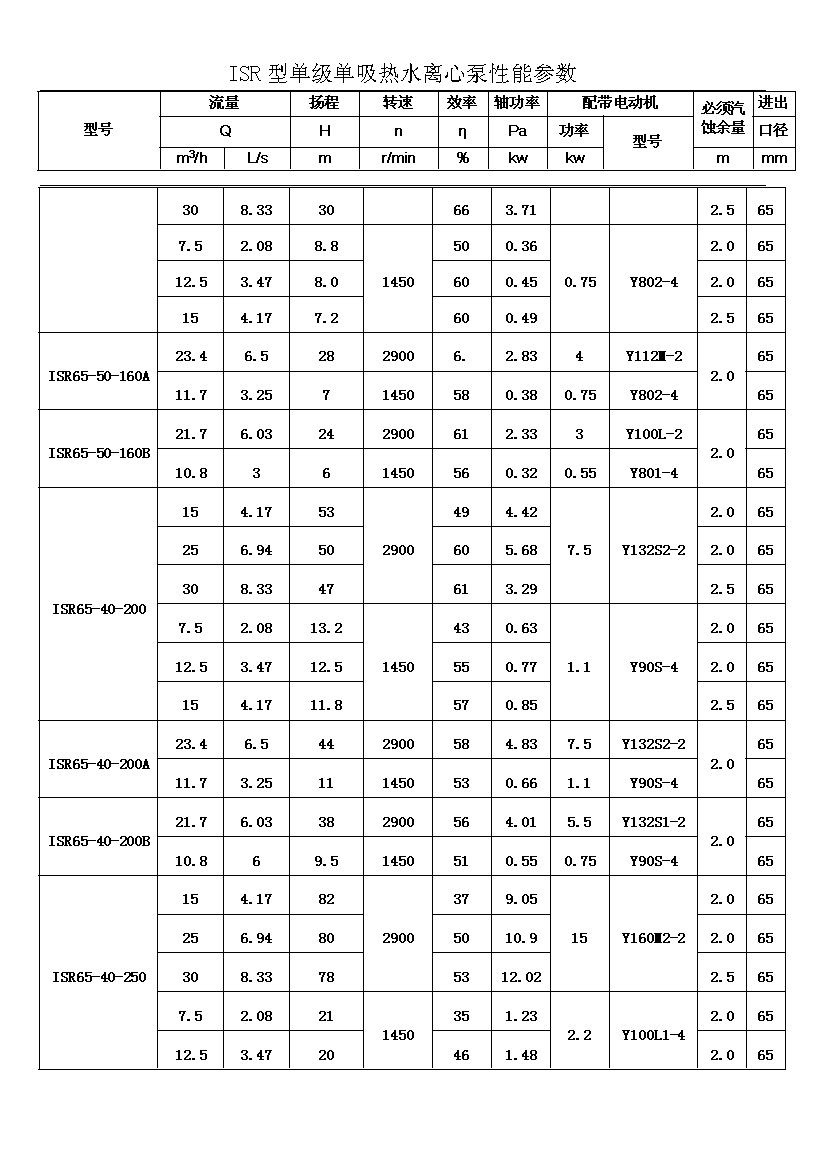

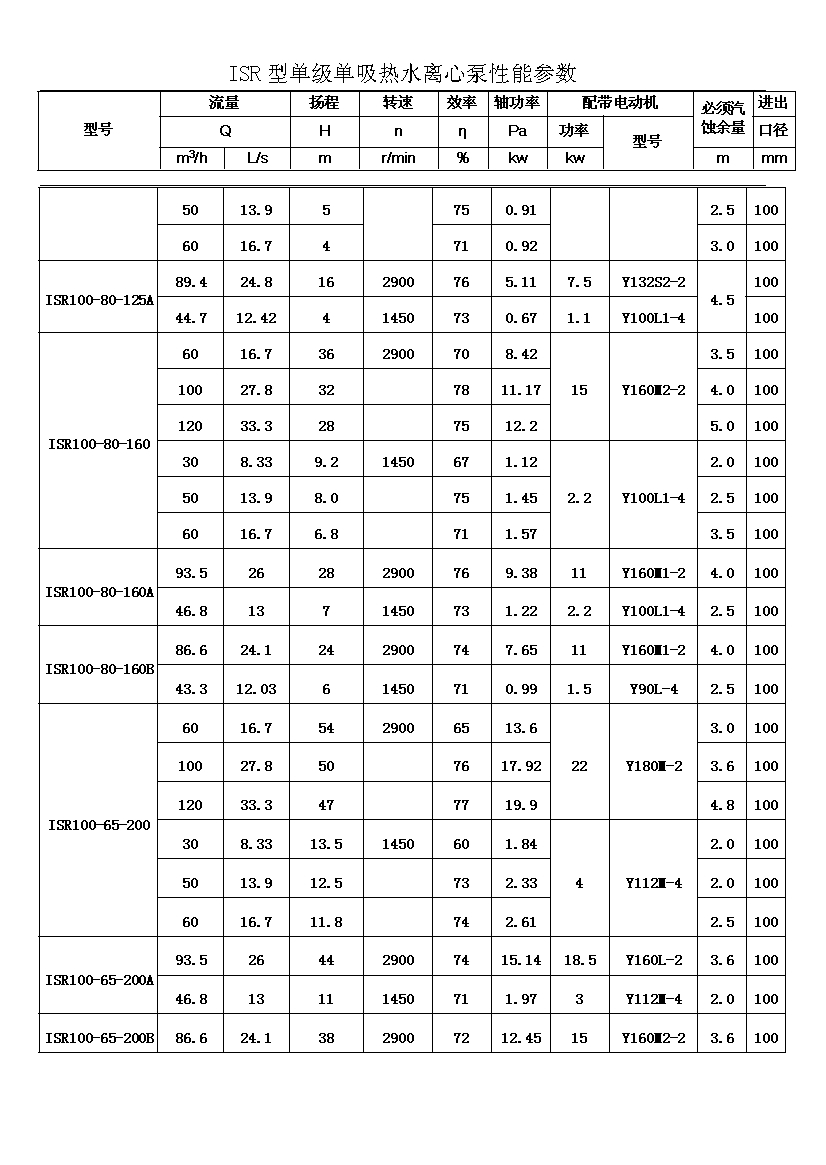

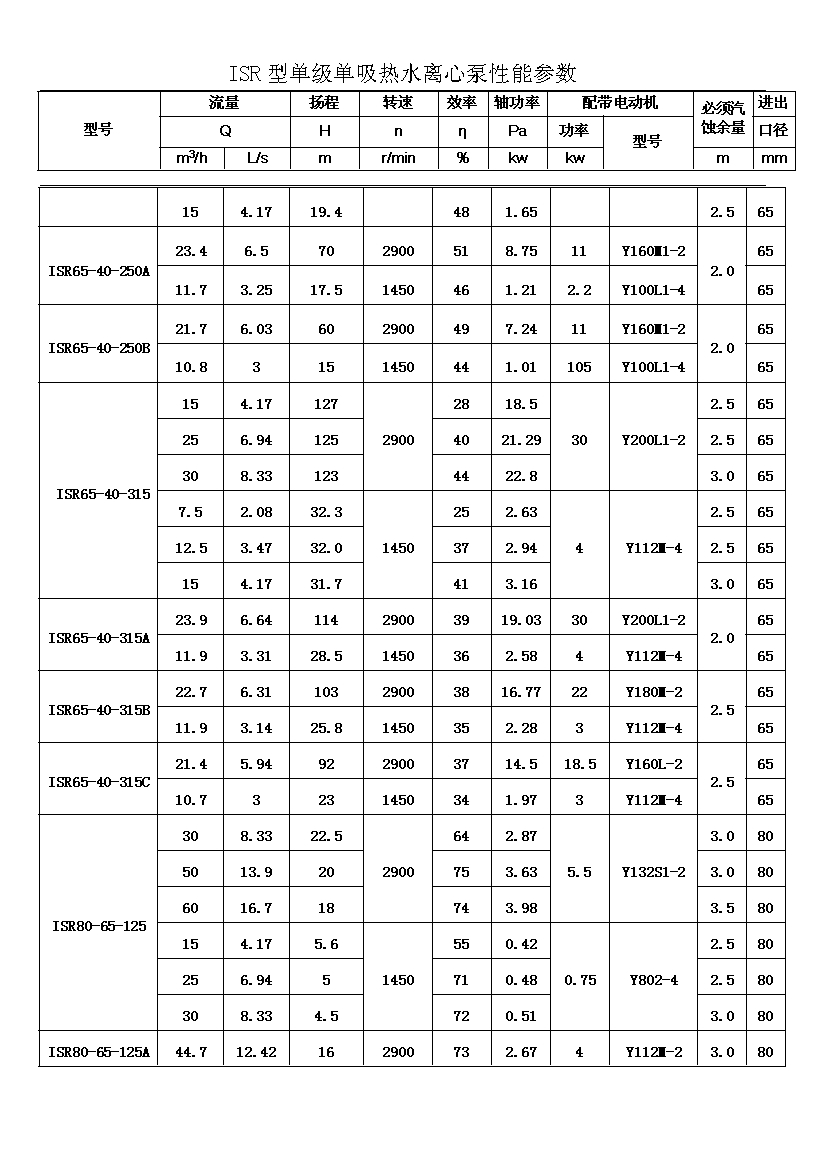

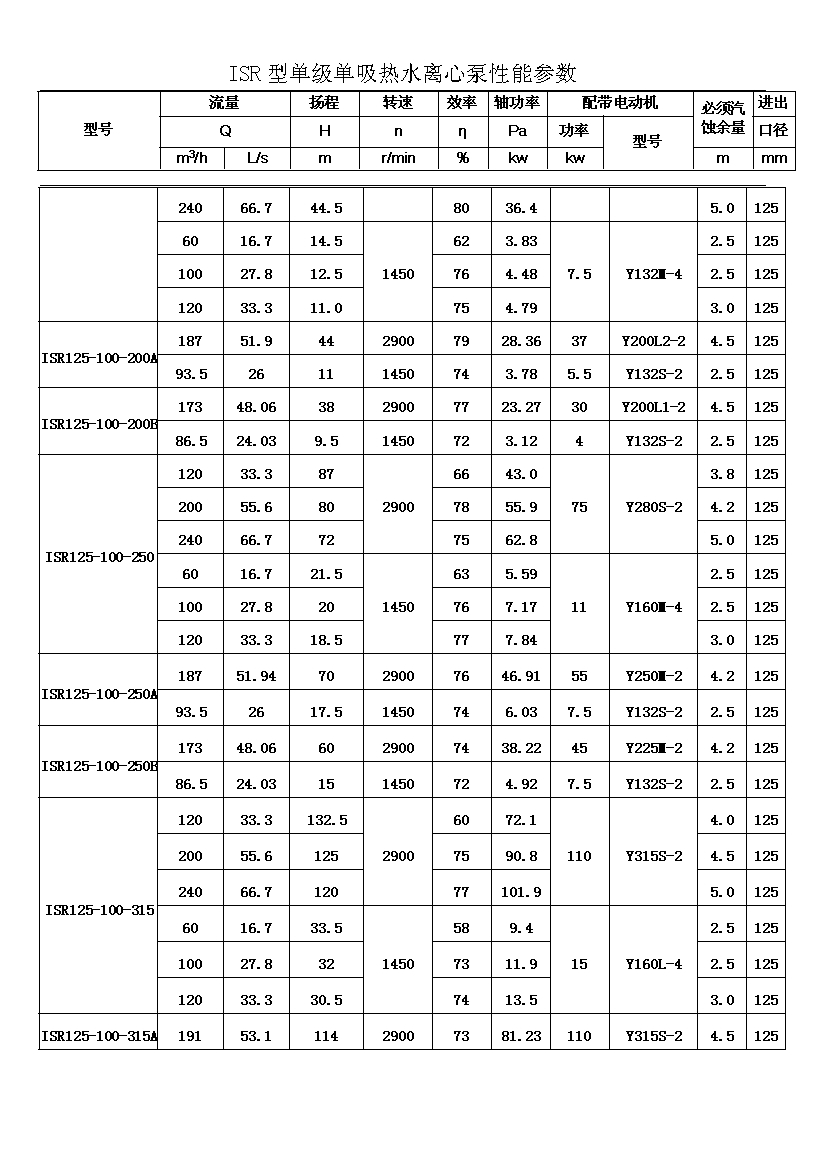

七、性能參數
