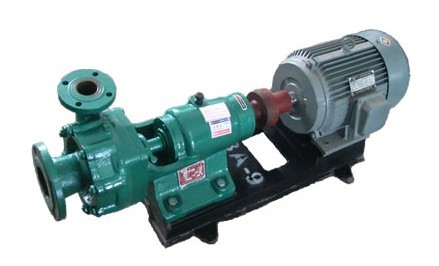

一、產品概述

 　　BA型泵系列單級單吸懸臂式離心泵，供吸送清水及物理化學性質類似于水的液體之用。

　　本型泵揚程在8-93ｍ時，流量為4.5—360ｍ3／時，液體的***高溫度不得超過80℃，適合于工廠、礦山、城市給水和農田灌溉等用。

二、結構說明

 　　BA型泵的主要另件有：泵體(1)；泵蓋(2)‘葉輪(3)；軸(4)；和托架(5)。泵的吐出口與泵的軸線成垂直方向，并可根據安裝使用條件與泵體共同旋轉90。，l80。和270。角。本型泵由電機通過彈性聯軸器直接轉動，或通過皮帶傳動裝置進行轉動。

　　圖1表示BA型水泵的縱剖面結構圖，軸的兩端以單列向心球軸承支承，用稀油潤滑。

　　圖2代表l6種BA型泵的外形圖，圖3是BA型泵的安裝圖，BA型泵的外形尺寸和安裝尺寸附列于后面。

　　泵體(1)為鑄鐵制成，其內制有逐漸擴散***泵的吐出口成渦形的流道，出口法蘭上鉆有安裝壓力表的管螺孔。

　　泵蓋(2)為鑄鐵制成，流道為收縮形，與泵體間墊有紙墊，進水口法蘭上鉆有安裝真空表的管螺孔。

　　葉輪(3)為鑄鐵制成，是單側進水，內有成曲面的葉片，在靠近軸孔處，鉆有幾個孔，以平衡軸向力，但11／2BA-6，2BA-6，2BA-9，3BA-9，3BA-13，4BA-18，4BA-25，葉輪沒有鉆孔，依靠軸承承受軸向力，制造時，經過靜平衡試驗。

　　軸(4)由優質炭素鋼制成，一端固定葉輪，工作時軸裝配在托架內的球軸承內轉動。

　　托架(5)為鑄鐵制成，以稀油潤滑的托架有油室，油面應常以油標尺來測量油位。

　　填料起著密封的作用，防止空氣透入和大量液體滲出，填料密封由填料室，填料壓蓋，填料環，鉛粉油浸石棉繩構成。少量高壓液體通過泵體內的串水孔流入填料室中，起水封作用。填料的松緊程度必須適當，不可太緊，也不可太松，以液體能一滴一滴滲出為準，填料太緊，軸易發熱，同時耗費功率，填料太松，液體滲漏大，降低水泵效率，填料內如滲水過多，應按時填加或更換填料。

　　水泵及電機安裝在一個底座上，用彈性聯軸器聯接，當安裝時，必須注意電機與水泵的軸在同一條中心線上。

三、安裝、起動、停止和運轉

 　　1、安裝:

　　(1)安裝前的準備工作；

　　A、檢查水泵和電機有無損壞。

　　B、準備工具及起重機械。

　　C、按圖檢查安裝的基礎。

　　(2)安裝順序：

　　A、整套水泵運抵現場時，附帶底座者已裝好電動機。找平底座時，可不必卸下水泵和電動機。

　　B、將底座放在地基上，在地腳螺釘附近墊鐵，將底座墊高約20-40毫米，準備找平后填充水泥漿之用。

　　C、用水平儀檢查泵座的水平度，．找平后，擰緊地腳螺釘螺母，用水泥漿灌澆泵座及地腳螺釘孔。

　　D、經3—4天水泥干固后再檢查一下水平度。

　　E、洗清除凈泵座的支持平面，水泵腳和電機腳的平面，并把水泵和電機安放到底座上去。

　　F、調整泵軸水平，找平后，適當上緊螺母，以防起動，待泵端調節完竣后，再安裝電機，在水平欠妥的腳上，墊上墊板。使泵和電機聯軸器之間留有一定的間隙(看圖3安裝圖)。

　　G、把鋼尺放在聯軸器上，檢查水泵軸心線與電機軸線是否重合，若不重合就在電機腳下墊上幾片薄鐵片，使電機聯軸器與鋼尺相符，當用幾片薄鐵片時應取出它們，用經過刨制的整塊墊板來代替相同的厚度，并重新檢查安裝情況。

　　為了檢查安裝的精度，在幾個相反位置上用塞尺測量聯軸器平面之間的間隙，聯軸器兩端平面間一周上***大和***小間隙，差數不得超過0.3毫米，兩端中心線上下或左右的差數不得超過0.1毫米。

　　2．起動及停止：

　　(1)檢查托架內的黃油或用油標尺來測量稀油的油位是否在規定范圍內。

　　(2)試驗起動，檢查電機旋轉方向是否正確。試驗時間不準超過l分鐘。

　　(3)經泵體上部螺孔，往水泵和吸水管內灌水。

　　(4)閉上吐出管上之閥及壓力表之旋塞。

　　(5)上述過程完竣后，啟動電機，并打開壓力表旋塞。

　　(6)當水泵以全轉數工作時，壓力表顯示適當壓力，然后打開真空表旋塞，并且逐漸打開排水管路上的閘閥到需要范圍為止。

　　(7)當要停止水泵時，要慢慢的關閉在排水管路上閘閥，并閉真空表旋塞，并停止電動機，然后閉上壓力表旋塞。

　　如果所處的環境，外界溫度較低時，則應將泵體下部的四方螺塞打開，放出水泵內的水，以免凍裂。

　　(8)當長期停止使用水泵時，水泵應拆卸開，再將另件上的水擦干，并在滑動面處涂上防銹油，妥善保存。

　　3、運轉：

　　(1)注意水泵軸承溫度，不應超過外界溫度35℃，但***高不應大于75℃。

　　(2)托架內的油位，必須保持在油標尺的兩刻度之間。

　　(3)在水泵工作的***個月內，經100小時后，更換托架的潤滑油，以后稀油在水泵每工作500小時換油一次，黃油在2000小時換油一次。

　　(4)填料室內正常程度漏水，每分鐘以10-20滴，超過或太少者，應壓緊或放松填料壓蓋。

　　(5)定期檢查彈性聯軸器，注意電機軸承溫升。

　　(6)運轉過程中，如發現噪聲或不尋常的聲音時，應立即停車，檢查其原因。

　　(7)水泵工作每#登2000小時應進行周期檢查，葉輪與密封環配合處的間隙，不能磨損過大，吸水直徑為l00毫米或小于100毫米的泵其間隙在直徑方向的***大值為1?5毫米，吸水管直徑等于l00毫米或大于150毫米時，其間隙在直徑上的***大值為2毫米，如超過時，可更換密封環。

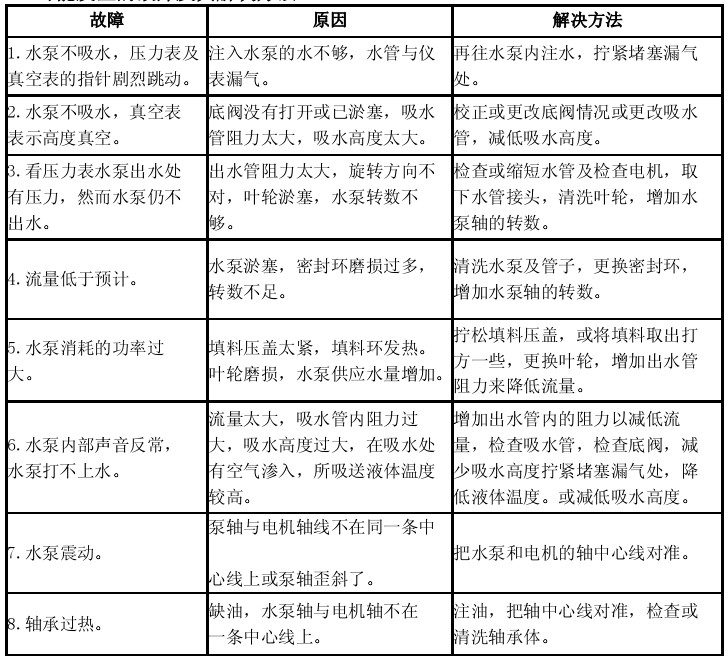

四、可能發生的故障及其解決方法

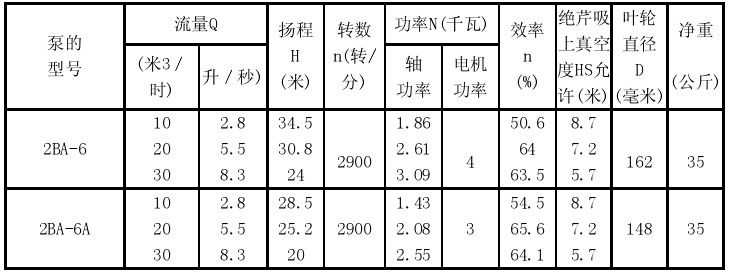

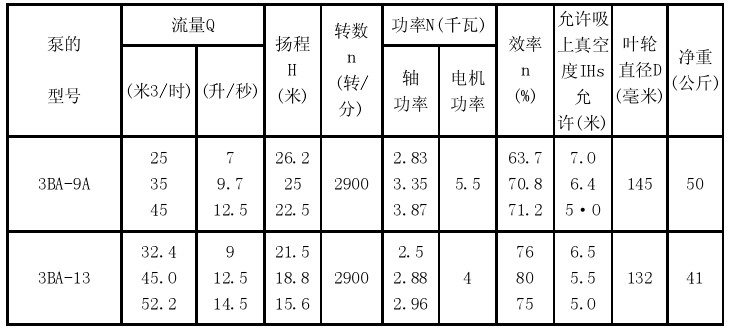

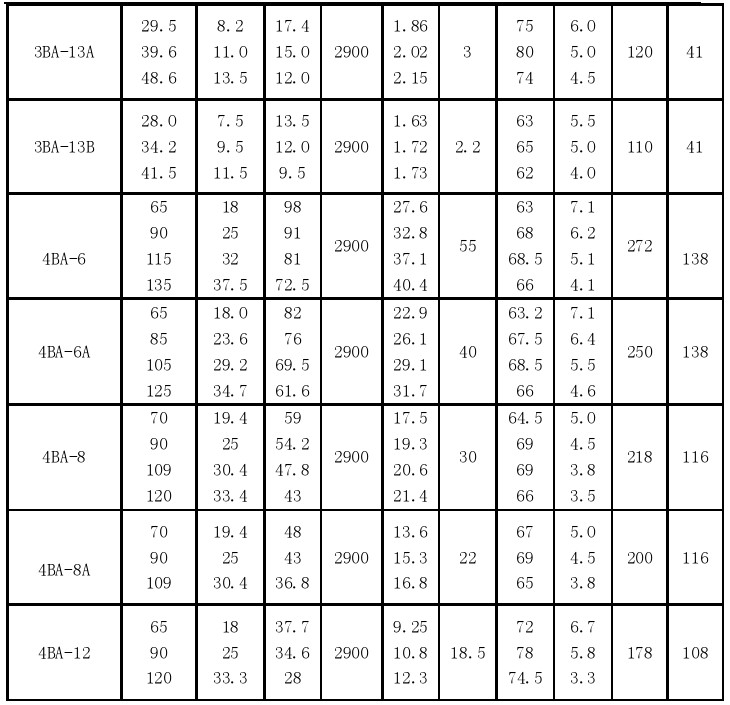

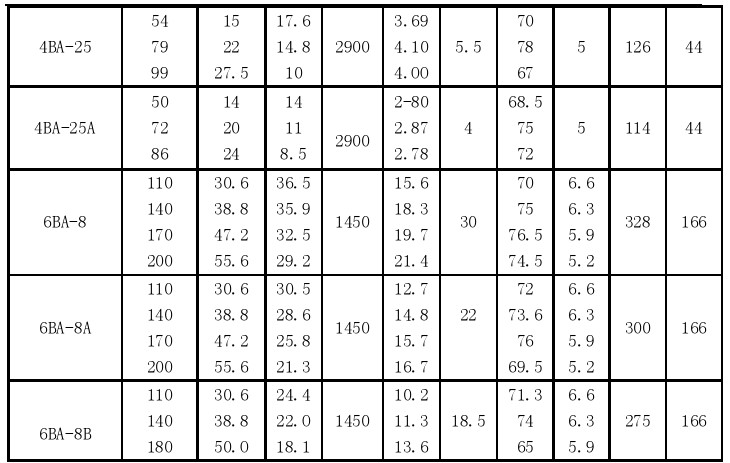

五、型泵工作性能表
