一、產品概述

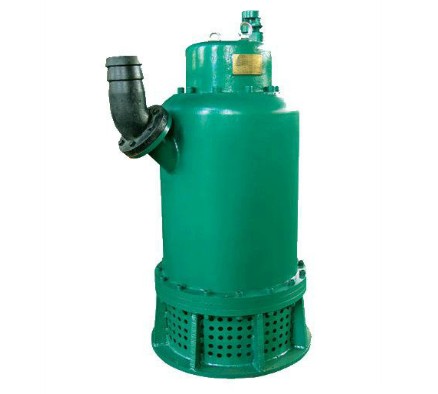

　　BQS(W)礦用隔爆型排污排沙潛水電泵，是泵和電動機組合一體的電力排灌設備，外型美觀，結構簡單，密封性能好，性能穩定，壽命長，安裝使用方便，且可以長期在水下連續作業，被廣泛用于煤礦立井、斜井及井底散煤泥地自動化排水。

　　二、型號意義

　　三、結構圖

　　四、技術特性

　　五、結構特點

　　1、BQS(BQW)礦用隔爆型潛水排沙電泵的結構上部為隔爆型潛水排沙電泵用電動機，中部為機械密封，下部為水泵，電動機與機械密封及水泵同軸連接組成。

　　2、水泵有水輪、蝸殼、進水節、出水口等部分組成，葉輪的固定采用鍵式由螺母緊固。

　　3、隔爆型潛水排沙電泵用電動機為三相交流隔爆型干式鼠籠式異步電動機，釘子繞組采用聚酯漆包線，使電動機壽命大為提高。

　　4、機組外殼分別用鋼、鑄鐵等制造，體積小、抗壓抗碰，安全可靠，堅固耐用。

　　5、進入電纜采用特殊的密封結構，水不可能進入電動機內部，電動機軸伸橡膠油封可擋泥沙。密封包括動密封和靜密封，采用整體式雙端面機械密封。裝在電動機軸伸處在葉輪上蓋及機殼下軸承支架形成的腔內內充15或20號機械油。但不允許注滿，應留有一定的空間，一面電機運行發熱油氣化膨脹是密封破壞。

　　六、安裝拆卸

　　（一）使用前的準備和檢查

　　1、核對產品的銘牌，所示規格性能是否符合實際使用情況，查看產品是否符合訂貨要求（詳見技術參數表）。

　　2、請確認一下電壓、頻率、口徑及泵規格等參數。

　　3、使用前全面檢查電纜。發現破損應立即更換方可使用。

　　4、檢查密封腔油孔螺絲有否松動現象，此螺釘為本公司試壓專用，嚴禁用戶自行松動。

　　（二）操作步驟

　　1、運轉前用兆歐表測量冷態時定子繞組對地絕緣電阻，***低不小于100兆歐，否則不可使用，應去除潮氣后才可使用。

　　2、根據安全用電規定電泵必須可靠接地才能使用，以保證人身安全。

　　3、5.5KW以上必須配用隔爆型電動機保護開關（接線方式見保護開關說明書），一般由用戶自配。電泵嚴禁無保護運行，否則一切后果由用戶自負。

　　4、使用前應關閉閘閥啟動，使用時閘閥把流量控制在0.7—1.2倍的額定流量內，以免電泵超功率運行。11KW以上電泵應降壓且關閉閘閥啟動（用戶特別注意）。

　　5、警告電泵在運轉中如發生下列情況之一者，應立即斷電停機，進行檢查。

　　a）電泵的工作狀態沒有改變，電壓為額定值，電流增大到額定電流的120%時。

　　b）電源電壓不足，低于額定電壓5%或一相失壓而缺相運行時。

　　c）電泵有劇烈震動和噪音時。

　　d）電泵出水量明顯減少或間歇出水時。

　　e）電泵綜合自動保護開關自動跳閘時。

　　6、電泵的開啟和停止電泵停機前為防止管道中水的倒流，在切斷電源前應關小閥門，切斷電源后將閥門關死。重新啟動時為防止電動機過熱，須在15分鐘后進行。
